По сравнению с областью химической промышленности массовые расходомеры нечасто применяются на электростанциях, но реальные трудности, с которыми сталкиваются на электростанциях, действительно стоят всеобщего внимания.
1. Проблемы с измерениями и обычно использующиеся точки замера массовых расходомеров на электростанциях:
a) Точки замеров
i. Жидкое топливо: измерение объёма жидкого топлива для зажигания котла.
ii. Плотность: замер густоты шихты известняка после технологии десульфурации
iii. Жидкий аммиак: замер расхода жидкого аммиака после технологии денитрификации
b) Проблемы, возникающие при измерениях
i. Жидкое топливо: изначально использующийся для измерений скоростной расходомер, из-за различия в качестве жидкого топлива управление горением становится нестабильным; неполное горение может повлечь загрязнение окружающей среды, а чрезмерная подача кислорода провоцирует риск взрыва.
ii. Плотность: известняк обладает определённой коррозийными свойствами, что серьёзно изнашивает измерительную трубу
iii. Жидкий аммиак: легко переходит в газообразное состояние, при выводе измерений показывает сильные колебания значений
2. Анализ проблем применения, решение WeMetro и эффект от его применения
a) Точка замера 1: жидкое топливо
i. Анализ:
1) Оригинальное решение: вихревой расходомер
2) Недостатки оригинального решения:
2) измерения объёма жидкого топлива главным образом обеспечивают полноценное достаточное горение. Для обеспечения полноценного горения очень важны пропорции горючего и кислорода (воздух), такое соотношение как раз и является дозировкой массы. А так как источник жидкого топлива может быть различным, то и состав используемого топлива каждый раз будет не полностью идентичным, для полного горения одинаковый объём жидкого топлива одинакового требует подбор различных дозировок кислорода (воздуха), поэтому управление измерениями с применением скоростных расходомеров не стабильны.
ii. Решение от компании WeMetro: использовать массовой расходомер WeMetro вместо изначально использующегося оригинального вихревого расходомера.
iii. Результат: Массовый расходомер, будучи прибором с многопраметровым выводом, может предоставить не только экспорт массового расхода потока (основания дозировки), но и выход сигнала плотности (качество сырой нефти). Сигналы массового расходомера, собранные системой в качестве оснований всегда могут гарантировать результат горения жидкого топлива различного качества, что не только решает проблему загрязнения окружающей среды из-за неполного горения, но и исключает чрезмерную подачу кислорода, которая несёт потенциальный риск взрыва.

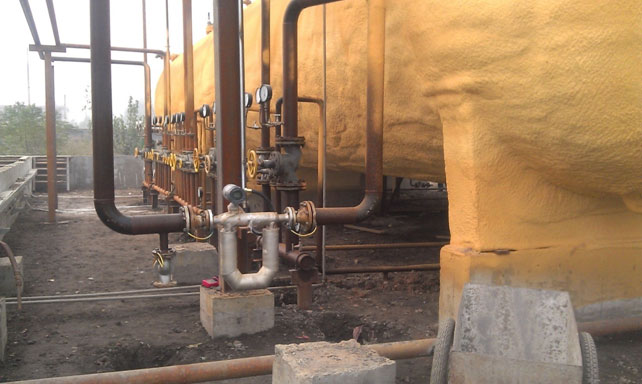

iv. Монтажная площадка
b) Точка замера 2: Плотность
i. Анализ:
1) Коррозийность известняковой шихты
2) Так как в известняковой шихте присутствуют гранулы, которые приводят к быстрому износу измерительной трубы, это влечёт за собой увеличение погрешности измерения, и даже может протереть расходомерную трубу насквозь.
ii. Решение от компании WeMetro:
1) Расходомеры с расходомерной трубой из сплава Хастеллой
2) Использование продуктов малого диаметра
3) Прибор устанавливается на байпасной линии, на ней же перед и после прибора устанавливают клапаны, на главном трубопроводе устанавливают регулирующий клапан.
iii. Схема установки и пояснения

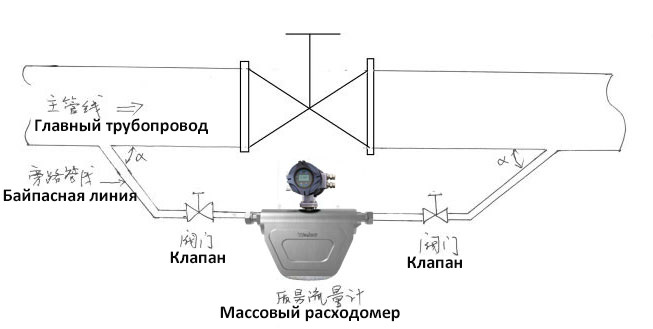

1) Схема горизонтальной установки
2) Пояснение к горизонтальной установке
- Угол между байпасной линией и главным трубопроводом < 45°
- Выбор диаметра клапана соответствует диаметру байпасной линии, материал удовлетворяет коррозийным требованиям среды.
- Убедитесь, что среда в байпасной линии находится в текучем состоянии, чтобы получать значения измерений плотности в режиме реального времени.

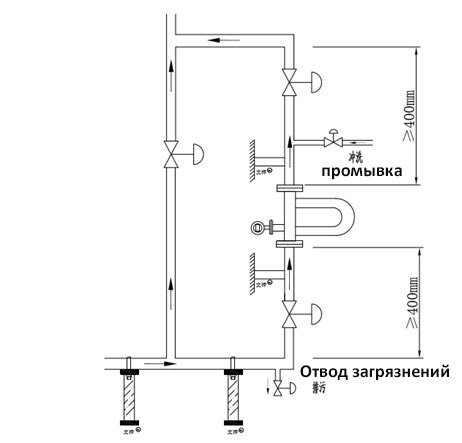

3) Схема установки вертикальной установки «флажок»
4) Пояснения к установке «флажком»
- На данной схеме показан идеальный вариант установки
- Решение утверждается в зависимости от различных характеристик площадки
- Остальные требования совпадают с требованиями горизонтальной установки
iv. Результат
1) Особый материал значительно снижает скорость коррозии, продлевает срок службы в 4~6 раз.
2) Применение продуктов малого диаметра снизило расходы на закупку
3) С помощью кдапана можно регулировать скорость потока среды в расходомерной трубе.
- Во время нормальных измерений поддерживается очень низкая скорость потока (0.2~0.3 м/с), что гарантирует возможность измерений плотности в режиме реального времени и повышает износостойкость прибора (продлевает срок службы в 4~6 раз).
- При появлении небольшого осадка с помощью регулирующего клапана (главный трубопровод, байпасная линия) на короткое время увеличить скорость потока для реализации функции самоочищения.
- Так как расходомер используется для измерения плотности, то изменения скорости потока не влияет на значение измерений.

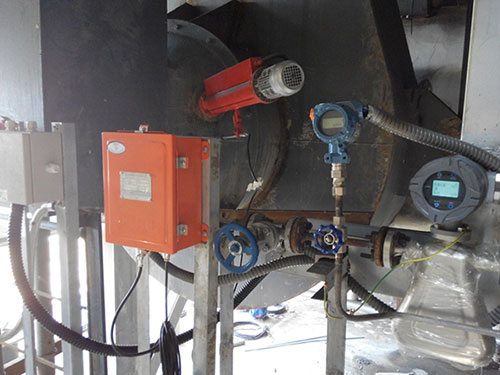

v. Фото с места установки
c) Точка замера 3: жидкий аммиак
i. Анализ:
1) Жидкий аммиак легко переходит в газообразное состояние при повышении температуры или при понижении давления, из-за чего в процесс измерения жидкой среды примешивается газообразная среда
2) Сначала расходомер устанавливается на входном участке («верхнем течении») насоса, всасывание насоса способствует временному возникновению области отрицательного давления, что вызывает переход среды в газообразное состояние и колебания при измерении.
ii. Решение от компании WeMetro:
1) В зависимости от применяемой среды расходомер перемещают с входного участка насоса на выходной участок («нижнее течение») насоса, примерно на 5 метров.
2) С регулировки клапана нижнего участка трубопровода, давление на выходе контрольного прибора превышает давление насыщенного пара примерно на 1,1~1.7 бар
iii. Результат
1) Избежали влияния вибраций от работы насоса, измерения прибора стабильны
2) Среда продолжает находится в жидком состоянии, измерения стабильны и надёжны

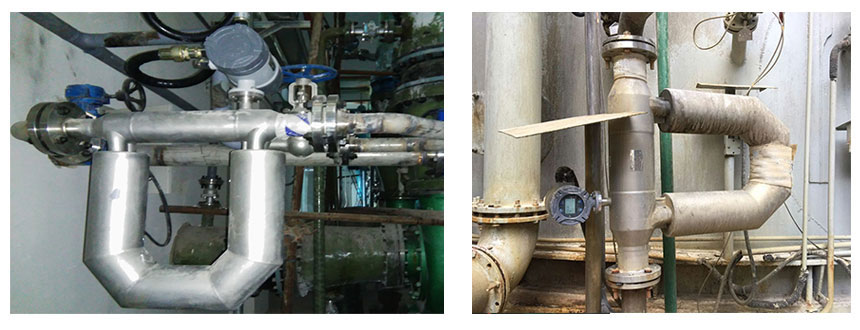

d) Монтажная площадка
