Во многих случаях эксплуатации требуются двунапаравленные измерения сырья, например, измерения при приёмке или при отправки материалов, при количественном определении сырья и готового продукта и т.д.
1. Проблемы двунаправленных измерений:
a) Из-за ограничений принципов измерения применяются расходомеры с традиционными методами измерения расхода (внутри трубы есть элементы сопротивления), так как при прямом и обратном направлении течения среда находится в разном состоянии, то возможны только однонаправленные измерения.
b) Осуществление двунаправленных измерений требует двух расходомеров
i. Расходы по себестоимости
ii. Ограничения пространства для установки (использование расходомеров с традиционными методами измерения расхода потока), обычно всегда требуются переднее и заднее прямые звенья трубы.
2. Расходомеры, обычно использующиеся для измерения двунаправленного потока
Не смотря на то, что многие использующие традиционные методы измерений расходомеры тоже постоянно совершенствуются для соответствия требованиями к двунаправленным измерениям, но отличающиеся от стандартной продукции дизайн и конструкция добавила сложности продукции, и достигнутый результат оказался неудовлетворительным. Поэтому на данный момент на рынке можно обобщённо выделить следующие расходомеры с достаточно зрелой технологией двунаправленных измерений:
a) Тип
i. Массовый расходомер
ii. Электромагнитный расходомер
iii. Ультразвуковой расходомер
b) Общие особенности
i. Отсутствие деталей прерывающих поток
ii. Стандартизированная продукция не нуждается в специальной доработке.
3. Функции массовых расходомеров компании WeMetro
Массовые расходомеры компании WeMetro не только удовлетворяют применению для выполнения рутинных измерений (расход потока, плотность, температура и другие параметры), но и вместе в сочетании с применением на площадке удовлетворяют разнообразным нуждам измерений. Всё это решается стандартными продуктами компании, ниже приведено подробное описание характеристик имеющейся продукции:
| Корреляционная таблица соответствия установочных параметров направления потока массового расходомера | ||||||
| Направление потока | Условия | Отображение | Qmax | Qmin (Общепринятые значения) | Выход (мА) | Общий расход |
| Прямое | Движение среды совпадает с направлением стрелки | Интенсивность потока | 0~99999 | 0 | 4~20 | Общий расход в прямом направлении |
| Движение среды противоположно направлению стрелки | 0 | 4 | Не подсчитывается | |||
| Обратное | Движение среды совпадает с направлением стрелки | 0 | 0~99999 | 0 | 4 | Не подсчитывается |
| Движение среды противоположно направлению стрелки | Интенсивность потока | 4~20 | Общий расход в прямом направлении | |||
| Абсолютная величина | Движение среды совпадает с направлением стрелки | Интенсивность потока | 0~99999 | 0 | 4~20 | Общий расход в прямом направлении |
| Движение среды противоположно направлению стрелки | Интенсивность потока | 4~20 | Общий расход в прямом направлении | |||
| Двунаправленный | Движение среды совпадает с направлением стрелки | Интенсивность потока + | 0~99999 | -99999~0 | 4~20 | В прямом направление увеличился |
| Движение среды противоположно направлению стрелки | Интенсивность потока - | В обратном направлении уменьшился | ||||
| Примечания: диапазон расхода 1-Qmax-Qmin≥20% (для справки смотрите образец); Числовое значение 2-Qmin может находится между 0~Qmax (в случае установки не двунаправленного движения потока жидкой среды) | ||||||
4. План реализации измерения двунаправленного потока массовых расходомеров компании WeMetro
a) Подготовка:
i. Пользователь проверяет состояние среды в процессе произведения замеров и запрос выходного сигнала
ii. В соответствии с запросом в меню прибора устанавливают опции для выбора направления течения измеряемой среды в расходомере, эти параметры включают в себя: прямое направление, обратное направление, двунаправленный поток, абсолютную величину.

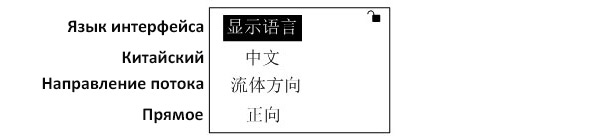

b) Пример меню в процессе установки параметров

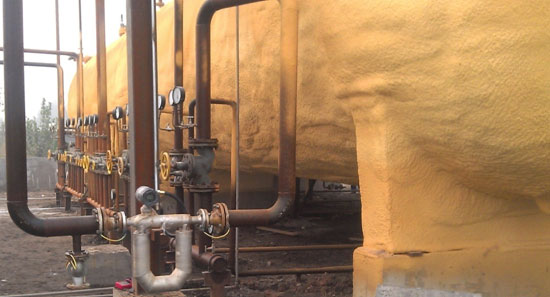

5. Фото применения прибора на площадке
